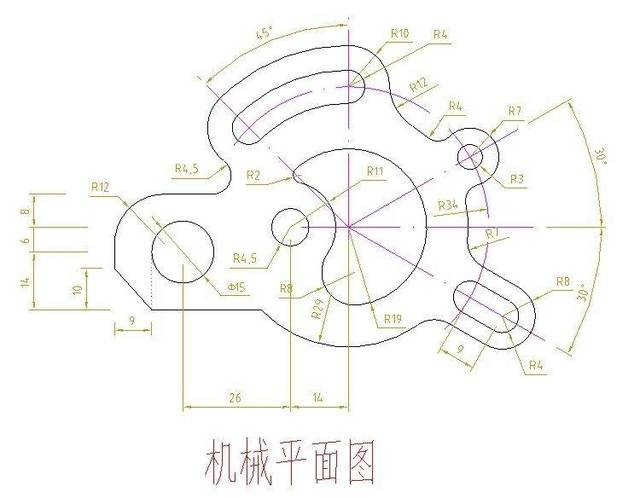

圖紙是標有尺寸、方位及技術參數等施工所需細節和業主希望修建的工程實物的圖示表達。它包含兩層意思，作為包括在合同內的工作的圖紙;由業主(或其代表)根據合同簽發的增加和修改的圖紙。1999年出版的《合同范本)中的圖紙定義不包括承包商提供的圖紙。隨著國內外技術交流的日益頻繁，國外的大廈都有著我們國家工程技術人員的的心血，而圖紙翻譯的好壞直接影響著工程質量的好壞。圖紙翻譯中最為關鍵的環節便是縮略語翻譯，下面我們就來看下翻譯這些內容時要注意些什么。

　　圖紙縮略語示例如下：

　　1、句式縮略

　　工程圖紙中使用文字多少是技術要求的，內容包括產品用途、材料、制造精度及其他要求。通常是使用句子縮略形式表達。

　　例如：ALL surface(should be) clean and free of carbon residue oxidation and other foreign material(所有表面清理干凈，去除碳，殘?jiān)⒀趸锖推渌愇?。

　　Vendor to certify material and heat treatment with each bt(供應商每批次要提供材料和熱處理證明)。

　　2、數字加縮略語

　　這一類的縮略語表達形式往往表示工藝、部件的尺寸、大小、厚度、材料、型號等標準和規范。例如：410OpeningREF(REF-Reference)(表示410開口參考尺寸);1.5×45°CHAM(CHAM = CNAM-FER)(表示倒角1.5×45°)。

　　3、短語縮略

　　在工程圖紙中要表示尺寸標注及要求時，多采用名詞性短語或動詞短語的表達方法。

　　比如：DRILL1″DITHRO“(THRO=THROUGH)表示1通孔;UNLESS OTH-ERW ISE SPEC IF IED DRAFT ANGLES 7°(未注明鍛造拔模斜度 7°);Direct Buried at 1 Meter Deep M in mum(表示埋入地下至少1米深)。

　　4、圖形符號縮略

　　由于圖紙空間有限，不可能出現大量文字，在很多情況下使用一些圖形符號來替代文字，例如：(= .“”)，比如在文字說明中采用等號=，也可以用“amount to”或“equal to”。

　　例如：Horizontal 1 support distance = 3.5M(表示“水平支架距離為3.5米”);Weight Acc Parts List=110kg(表示“根據零件表重量合計為110kg”等)。等號也可以用來解釋縮略語，如，RT = Roof Truss(屋架)等。

以上就是CAD圖紙翻譯的方法介紹，一般工程圖紙包括標題欄和部分技術要求，而標題欄包括圖紙名稱、設計者、審查者、材料、日期、比例以及其他一些要求，工程圖紙的線條和圖形密布，不易出現冗長的文字，都是用縮略語、圖形符號、緊縮句子以及關鍵詞來表達。
